直流屏系统分为几大类,每个系统作用是什么
日期:2021-06-14    浏览次数: 3152

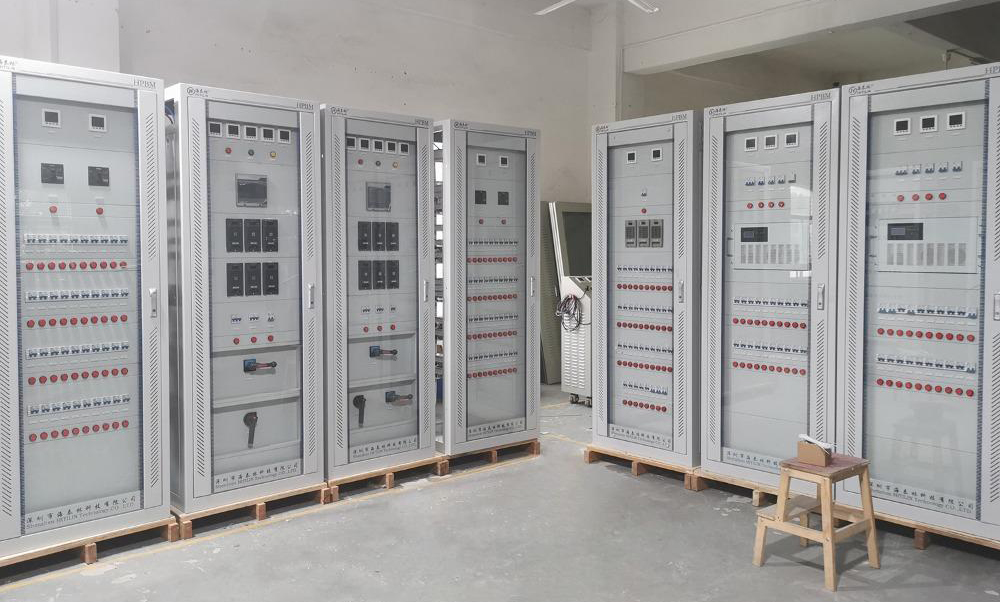

直流屏厂家直流屏电源系统主要由两大部份组成。一部份是电池屏另一部份是直流屏。电池屏就是一个可以摆放多节电池的机柜(800×600×2260)。电池屏中的电池一般是由2V-12V的电池以9节到108节串联方式组成,对应电的电压输出也就是110V或220V。目前使用的电池主要是阀控式密封免维护铅酸电池。直流屏主要是由机柜直流电源柜、整流模块系统、监控系统、绝缘监测单元、电池巡检单元、开关量检测单元、降压单元及一系列的交流输入、直流输出、电压显示、电流显示等配电单元。

整流模块系统,电力整流模块就是把交流电整流成直流屏的单机模块,通常是以通过电流大小来标称(如2A模块、5A模块、10A模块、20A模块等等),按设计理念的不同也可以分为:风冷模块、独立风道模块、自冷模块、自能风冷模块和自能自冷模块。它可以多台并联使用,实现了N1冗余。模块输出是110V、220V稳定可调的直流电压。模块自身有较为完善的各种保护功能如:输入过压保护、输出过压保护、输出限流保护和输出短路保护等。直流屏厂家。

监控系统是整个直流系统的控制、管理核心,其主要任务是:对系统中各功能单元和蓄电池进行长期自动监测,获取系统中的各种运行参数和状态,根据测量数据及运行状态及时进行处理,并以此为依据对系统进行控制,实现电源系统的全自动管理,保证其工作的连续性、可靠性和安全性。监控系统目前分为两种:一种是按键型还有一种是触摸屏型。监控系统提供人机界面,实现系统运行参数显示,系统控制操作和系统参数设置。

通信电源系统绝缘监测单元是监视直流屏系统绝缘情况的一种装置,可实时监测线路对地漏电阻,此数值可根据具体情况设定。当线路对地绝缘降低到设定值时,就会发出告警信号。直流屏系统绝缘监测单元目前有母线绝缘监测、支路绝缘监测。电池巡检单元就是对蓄电池在线电压情况巡环检测的一种设备。可以实时检测到每节蓄电池电压的多少,当哪一节蓄电池电压高过或低过设定时,就会发出告警信号,并能通过监控系统显示出是哪一节蓄电池发生故障。电池巡检单元一般能检测2V-12V的蓄电池和巡环检测1-108节蓄电池。

开关量检测单元是对开关量在线检测及告警干节点输出的一种设备。比如在整套系统中哪一路断路器发生故障跳闸或者是哪路熔断器熔断后开关量检测单元就会发出告警信号,并能通过监控系统显示出是哪一路断路器发生故障跳闸或者是哪路熔断器熔断。目前开关量检测单元可以采集到1-108路开关量和多路无源干节点告警输出。直流电源柜.

降压单元就是降压稳压设备,是合母电压输入降压单元,降压单元再输出到控母,调节控母电压在设定范围内(110V或220V)。当合母电压变化时,降压单元自动调节,保证输出电压稳定。降压单元也是以输出电流的大小来标称的。降压单元目前有两种,一种是有级降压硅链,一种是无级降压斩波。有级降压硅链有5级降压和七级降压,电压调节点都是3.5V,也就是说合母电压升高或下降3.5V时降压硅链就自动调节稳定控母电压。无级降压斩波就是一个降压模块,它比降压硅链体积小,它没有电压调节点所以输出电压也比降压硅链要稳定,还有过压、过流、和电池过放电等功能。不过目前无级降压斩波技术还不是很成熟常发生故障,所以还是降压硅链使用效广泛。配电单元主要是逆变电源直流屏中为实现交流输入、直流输出、电压显示、电流显示等功能所使用的器件如电源线、接线端子、交流断路器、直流断路器、接触器、防雷器、分流器、熔断器、转换开关、按钮开关、指示灯以及电流、电压表等等。

文章来源:搜狐网,如侵联删!
